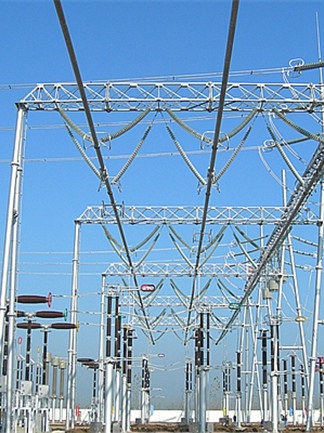

電力鋼桿塔是電力輸電線路中常見的一種結構，用于支撐和固定輸電線路上的導線、絕緣子和其他設備。下面是關于電力鋼桿塔的一些基本信息：
結構和材料：電力鋼桿塔通常由鋼材構成，采用焊接或螺栓連接的方式組裝而成。塔體結構包括主桿身和支撐臂等部分，其形狀和尺寸根據具體的設計要求和線路特點而定。
用途：電力鋼桿塔主要用于支撐和固定輸電線路中的導線，保持導線的適當高度和水平度，以確保電力的傳輸效率和安全性。它們還承擔著抵御自然災害和外力作用的重要功能。
等級和規格：電力鋼桿塔的等級和規格根據所輸電線路的電壓等級和設計要求而定。不同的電壓等級和線路類型可能需要不同高度、不同荷載承受能力和不同結構形式的鋼桿塔。
施工和安裝：電力鋼桿塔的施工和安裝需要專業的工程隊伍和相應的設備。施工過程包括場地準備、塔體組裝、塔基施工、塔體安裝、線纜連接等環節，需要嚴格遵守施工規范和安全操作。
維護和檢修：電力鋼桿塔在運行過程中需要定期進行維護和檢修，以確保其結構的穩定性和線路的正常運行。維護包括清理塔體表面、防腐涂層維護、桿件連接緊固、絕緣子檢查等工作。
需要注意的是，電力鋼桿塔的設計、制造、施工和維護等環節都需要符合相關的國家標準和規范，以確保其質量和安全性。在實際項目中，應與電力設計單位、施工承包商或電力設備供應商進行詳細的溝通和協商，以滿足具體工程需求。
產品綜述
輸電線路鐵塔（Transmission Tower）是架空電力線路的重要支撐結構，承載導線、避雷線及其附屬金具的重量，并承受風荷載、冰荷載及斷線張力等外部荷載。
我公司生產的電力塔涵蓋 10kV-500kV 全電壓等級，包括角鋼塔、鋼管塔、鋼管桿及變電站構架。產品嚴格按照國家電網公司標準生產，具備優異的抗風、抗冰性能，廣泛應用于平原、山區、重冰區及大跨越工程。
塔型分類說明
1. 直線塔 (Z)： 用于線路直線段，主要承受導線自重和側面風力。
2. 耐張塔 (N)： 用于線路分段或轉角處，承受導線張力，限制故障范圍。
3. 轉角塔 (J)： 用于線路轉角位置，結構加強，抵抗合力。
4. 終端塔 (D)： 設在變電站進出線口，承受單側導線全部拉力。
電力鋼桿塔 - 技術參數表
| 適用電壓 | 10kV / 35kV / 110kV / 220kV / 500kV |
|---|
| 回路數量 | 單回路 / 雙回路 / 四回路 (同塔并架) |
|---|
| 呼稱高度 | 15米 - 60米 (根據對地距離要求設計) |
|---|
| 結構形式 | 自立式角鋼塔 / 窄基鋼管塔 / 獨管桿 |
|---|
| 設計風速 | 25m/s - 35m/s (抗12級大風) |
|---|
| 覆冰厚度 | 10mm / 15mm / 20mm (重冰區加強設計) |
|---|
| 主材材質 | Q345B (16Mn) / Q420 (高強鋼) |
|---|
| 輔材材質 | Q235B (普通碳素鋼) |
|---|
| 螺栓等級 | 6.8級 / 8.8級 高強度熱鍍鋅螺栓 |
|---|
| 防腐標準 | GB/T 13912-2002 (鋅層厚度≥86μm) |
|---|
*注：可根據《架空輸電線路設計規范》進行非標定制，支持大跨越設計。
遵循的國家與行業標準
作為正規電力設備制造企業，我們的設計與生產嚴格遵循以下規范：
- GB 50545-2010 《110kV~750kV架空輸電線路設計規范》
- GB/T 2694-2018 《輸電線路鐵塔制造技術條件》
- DL/T 646-2012 《輸變電鋼管結構制造技術條件》
- GB/T 13912-2002 《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求》
結構安全保障
1. 有限元分析： 使用滿應力分析軟件對塔體進行受力計算，確保每一根角鋼的規格都滿足安全系數。
2. 真型試驗： 對于新型塔或特大跨越塔，可進行真型加載試驗，驗證結構可靠性。
數控化生產流程
1. 電腦放樣： 采用 TMA 塔機放樣軟件，自動生成加工數據，杜絕人工誤差。
2. 數控加工： 擁有大型數控角鋼生產線，自動完成打鋼印、沖孔、切斷，孔距精度控制在 0.5mm 以內。
3. 制彎成型： 針對 220kV 以上大塔，采用大型液壓折彎?rùn)C(jī)進行板材冷彎，無裂紋。
嚴格的質量檢測
每一批出廠的鐵塔都必須經過“三檢”：
★ 原材料復檢： 鋼材進廠必須有材質單，并進行理化性能復測。
★ 試組裝檢驗： 成品塔進行 1:1 地面預組裝，檢查螺孔重合度、塔身扭曲度。
★ 鍍鋅層檢測： 使用測厚儀多點檢測鋅層厚度，并做硫酸銅耐蝕試驗。
河北斯貝特塔業有限公司 - 電力鐵塔源頭
【資質全】 擁有ISO9001認證、安全生產許可證、鋼結構資質，常年參與國網/南網招投標項目。
【規模大】 廠房面積 52000 平米，年產能 30000 噸，現貨庫存充足，急單可 3-7 天出貨。
【業績廣】 產品覆蓋全國 30 個省市，并出口至東南亞、非洲等“一帶一路”國家。
工程項目咨詢：18333808899
