| 50
(W) | 100
(W) | 500
(W) | 1
(kW) | 2
(kW) | 5
(kW) | 10
(kW) | 50
(kW) | 100
(kW) |
覆蓋半徑（Km） |
20 | 30. | 34 | 44 | 50 | 55 | 63 | 65 | 69 | 90 |
50 | 42 | 47 | 59 | 65 | 71 | 79 | 86 | 100 | 107 |
100 | 54 | 59 | 73 | 79 | 95 | 95 | 100 | 115 | 121 |
200 | 69 | 73 | 89 | 95 | 101 | 110 | 117 | 132 | 139 |
500 | 97 | 103 | 120 | 127 | 133 | 142 | 149 | 165 | 171 |
1000 | 128 | 135 | 152 | 160 | 167 | 177 | 183 | 200 | 207 |
3、鐵塔選型：
電視塔多采用四邊形、六邊形、八邊形等，塔架底盤寬度常取塔高的1/10~1/4。構件常用鋼管、角鋼、圓鋼及組合形式。
4、設計、材料、制造、施工依據：
《建筑結構荷載規范》（GB50009-2001）；
《鋼塔桅結構設計規范》（GB5001-2004）；
《鋼結構設計規范》（GB50017-2003）；
《混凝土結構設計規范》（GB50010-2002）；
《建筑抗震設計規范》（GB50011-2001）；
《優質碳素結構鋼》（GB/T699-1999）；
《碳素結構鋼》（GB/T700-1998）；
《廣播電視鋼塔桅制造技術條件》（GY65-89）；

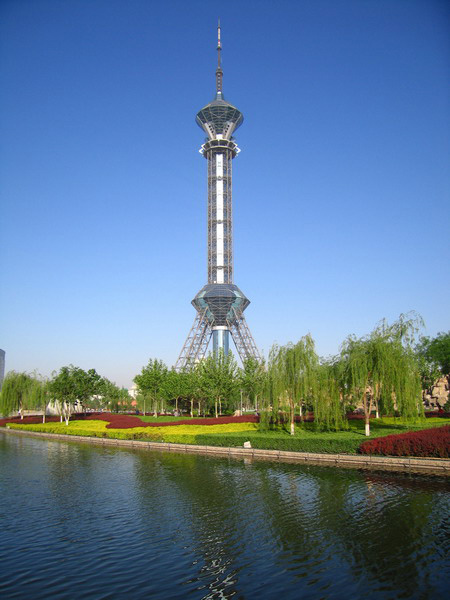

廣播電視塔綜述
廣播電視塔（Broadcast & TV Tower）是用于架設廣播電視發射天線、微波傳輸設備的高聳鋼結構。作為城市基礎設施的重要組成部分，它不僅承擔著信號傳輸?shù)闹厝危彩钱?dāng)?shù)氐牡貥?biāo)性建筑。
我公司生產的廣電塔采用大跨度角鋼桁架或組合鋼管結構，具有剛度大、變形小、抗風能力強的特點。能夠滿足調頻廣播（FM）、地面數字電視（DTMB）、CMMB手機電視等多種信號發射需求。
主要功能
1. 信號發射： 支撐電視發射天線，擴大信號覆蓋半徑。
2. 微波中繼： 承載微波拋物面天線，實現遠距離數據傳輸。
3. 城市景觀： 塔體造型優美，可配合夜景亮化工程，成為城市風景線。
電視塔 - 技術規格書
| 產品名稱 | 廣播電視發射塔 | 設計標準 | GB 50135-2006 |
|---|
| 高度范圍 | 60米 - 200米 (按需定制) | 設計風速 | 30m/s - 45m/s (抗12級以上) |
|---|
| 結構形式 | 四角鋼結構 / 圓管組合塔 | 垂直度偏差 | ≤ 1/1500 (優于國標) |
|---|
| 主材材質 | Q345B / Q355B 低合金高強度鋼 | 接地電阻 | ≤ 5Ω |
|---|
| 平臺層數 | 3 - 8 層 (檢修/天線平臺) | 抗震烈度 | 8 度 (0.20g) |
|---|
| 設計壽命 | 50 年 | 防腐工藝 | 熱浸鍍鋅 + 航空標志漆 |
|---|
| 連接方式 | 10.9級 高強度螺栓連接 | 允許裹冰 | 5mm - 20mm |
|---|
*注：對于高度超過100米的鐵塔，建議進行風洞試驗數據校核。
天線掛載解決方案
廣電塔的核心任務是掛載天線。我們根據不同頻率的天線特性，設計了專用的安裝支架：
1. 四偶極板天線： 在塔頂四周設置專用抱桿，確保全向輻射，無遮擋。
2. 調頻/蝴蝶天線： 塔身側面預留安裝孔位，配備防墜落檢修平臺。
3. 微波大鍋： 塔身特定高度設置高剛度平臺，確保在大風下微波不丟包。
饋線系統布局
塔內設有專用的垂直饋線橋架和爬梯。饋線固定夾具間距合理，防止饋線長期懸掛產生疲勞斷裂。同時配備完善的饋線接地系統，在塔頂、中部、下部多點接地。

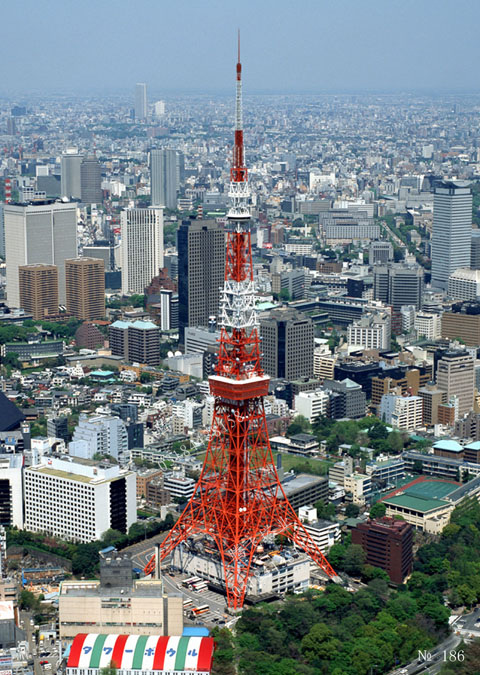

航空障礙標志 (合規性)
根據民航局及《高聳結構設計規范》要求，高塔必須進行航空警示處理：
1. 涂裝方案： 塔體外表面涂刷紅、白相間的優質航空標志漆（每段高度約20米），保證日間可見度。
2. 燈光系統： 塔頂及層間安裝高光強/中光強紅色航空障礙燈，具備光控自動啟閉功能，夜間自動閃爍。
安裝施工保障
1. 基礎驗收： 嚴格檢測混凝土強度及地腳螺栓中心距，確保零誤差。
2. 高空作業： 施工人員全員持證上崗（登高證），全程佩戴雙保險安全繩。
3. 經緯儀監測： 安裝過程中，雙向經緯儀實時監測塔身垂直度，隨偏隨調。
河北斯貝特塔業有限公司
【資質硬】 具備廣播通信鐵塔生產許可證、鋼結構專業承包資質。
【經驗足】 服務于各地市電視臺、廣播電臺，擁有大量 100米 以上高塔施工案例。
【產能大】 擁有數控角鋼生產線、自動埋弧焊機，年產能 3 萬噸，發貨快。
