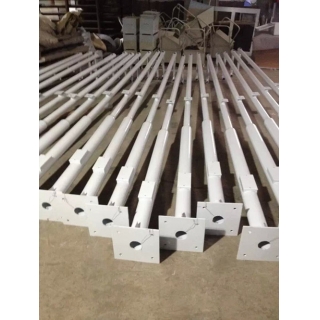

1、監控桿是用于室外監控攝像機安裝的柱狀支架道路監控通常使用高度6米橫臂1米來進行制作。沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥。混凝土的配比和最小水泥用量應符合GBJ204-83的規定；
2、監控桿必須有良好接地最好加引線導入地下（建議導電不走桿體），其接地電阻小于4歐；
3、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道垂直（或按工程師要求）地腳螺栓作為主筋；
4、監控桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30 mm ，再用C25細石砼把加強肋蓋住，以防止積水；
5、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100 mm以上時，必須設置手孔井。手孔井的內圍尺寸要求為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用；手孔井四壁必須抹水泥沙漿。
6、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于1.2mm外表噴室外塑粉并做好防水防盜及散熱。
7、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。
8、設計依據：設計風載：23m/s2，疲勞壽命：30年，按國家最新標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。
常用監控立桿規格表
監控立桿規格 上下直徑 壁厚
4米立桿 120mm--72mm 140mm—92mm 4.0mm
150mm—102mm 165mm—117mm
5米立桿 140mm—80mm 150mm—90mm 4.0mm
165mm—105mm 180mm—120mm
6米立桿 165mm—93mm 180mm—108mm 4.0mm
200mm—128mm 220mm—148mm
7米立桿 180mm—96mm 200mm—116mm 5.0mm
220mm—136mm 240mm—156mm
8米立桿 180mm—84mm 200mm—104mm 5.0mm
220mm—124mm 240mm—144mm
9米立桿 200mm—92mm 220mm—112mm 5.0mm-6.0mm
240mm—132mm 280mm—172mm
10米立桿 220mm—100mm 240mm—120mm 5.0mm-6.0mm
280mm—160mm 300mm—180mm
12米立桿 220mm—76mm 240mm—96mm 6.0mm-8.0mm
280mm—136mm 320mm—176mm
