雷達塔產品綜述

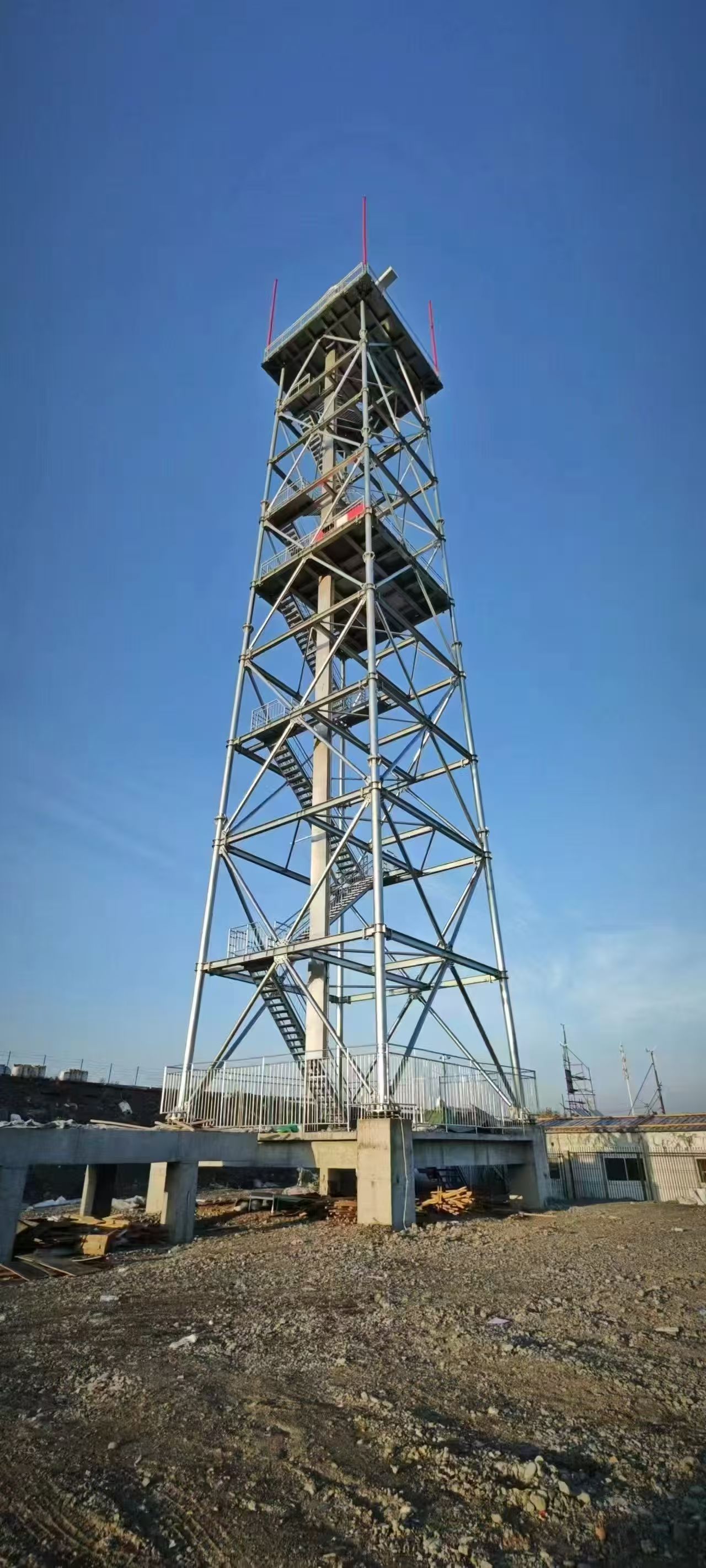

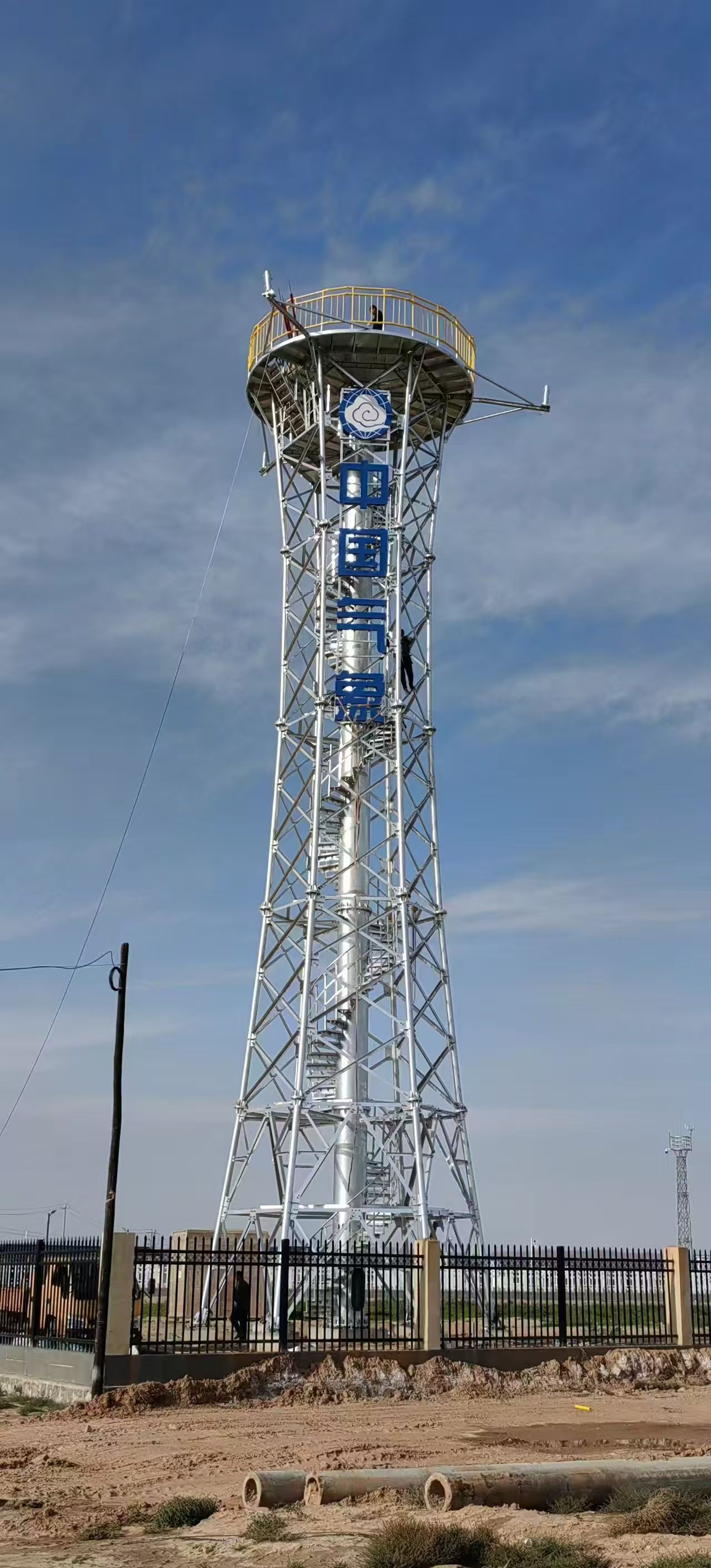

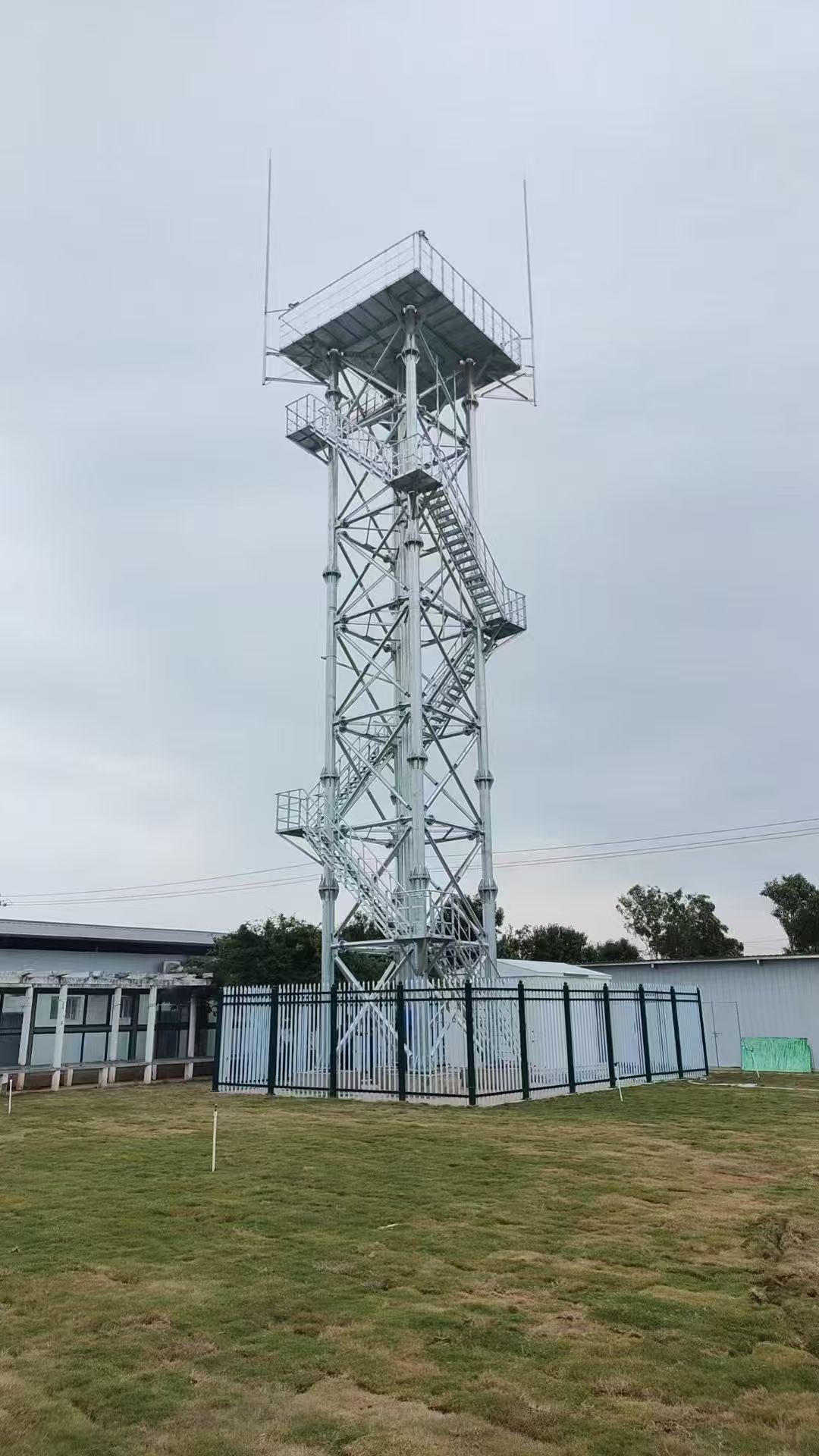

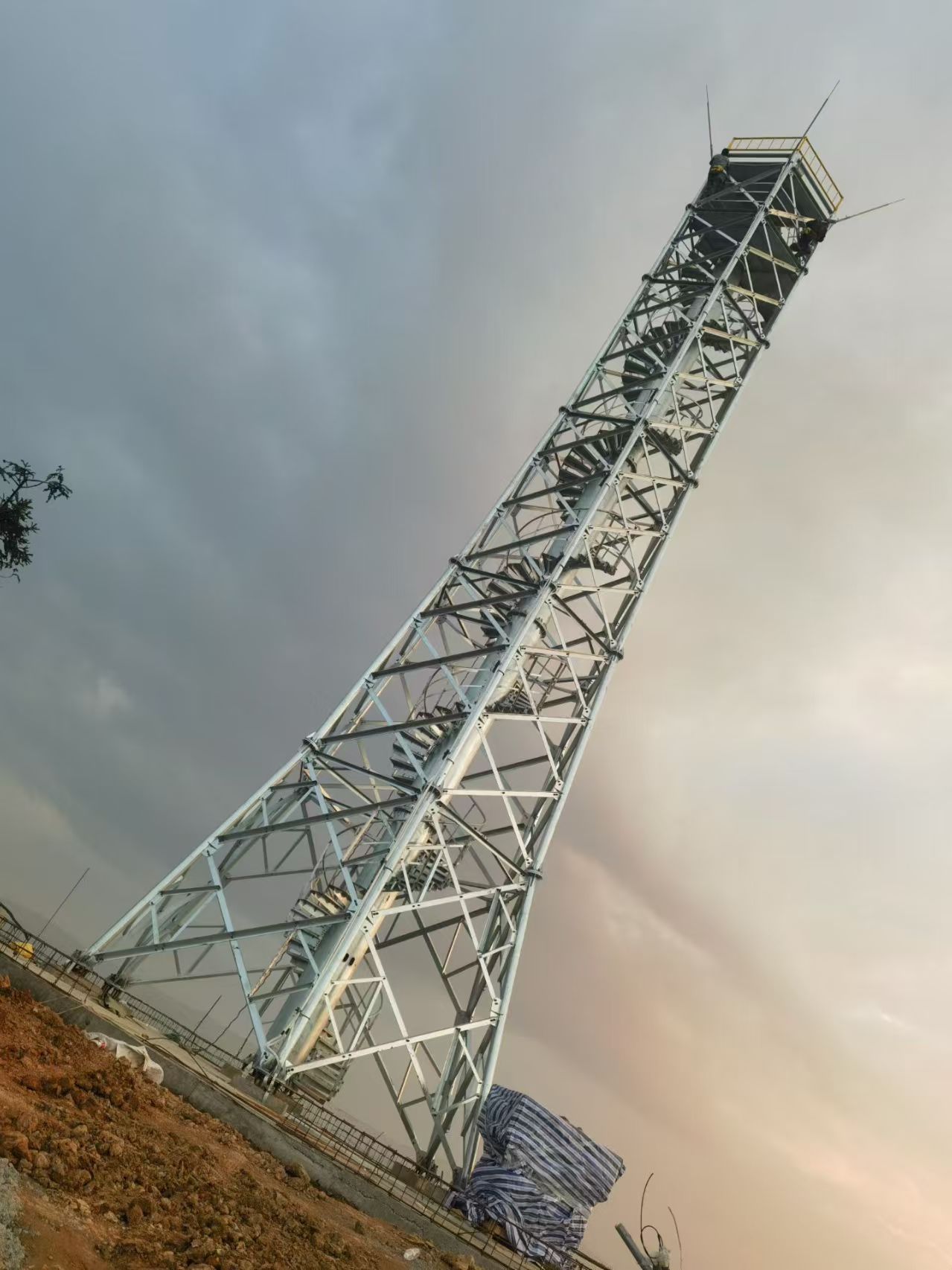

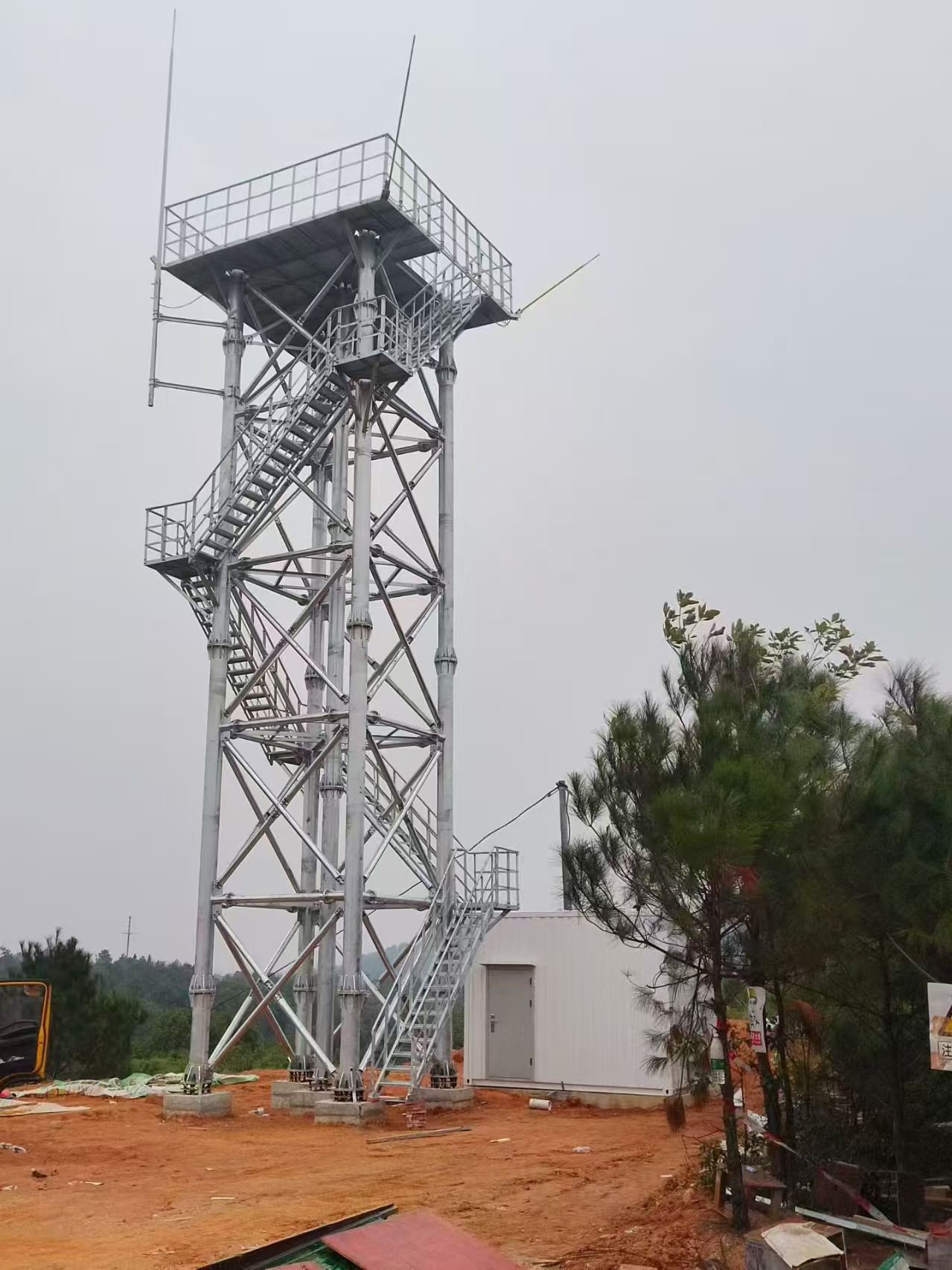

雷達塔(Radar Tower)是用于支撐氣象雷達、航管雷達、警戒雷達等高精密設備的高聳鋼結構。與普通通信塔不同,雷達塔對結構的剛度(抗變形能力)有著極高的要求。如果塔體在風荷載下發生微小的扭轉或晃動,雷達掃描出的圖像就會產生嚴重的誤差。

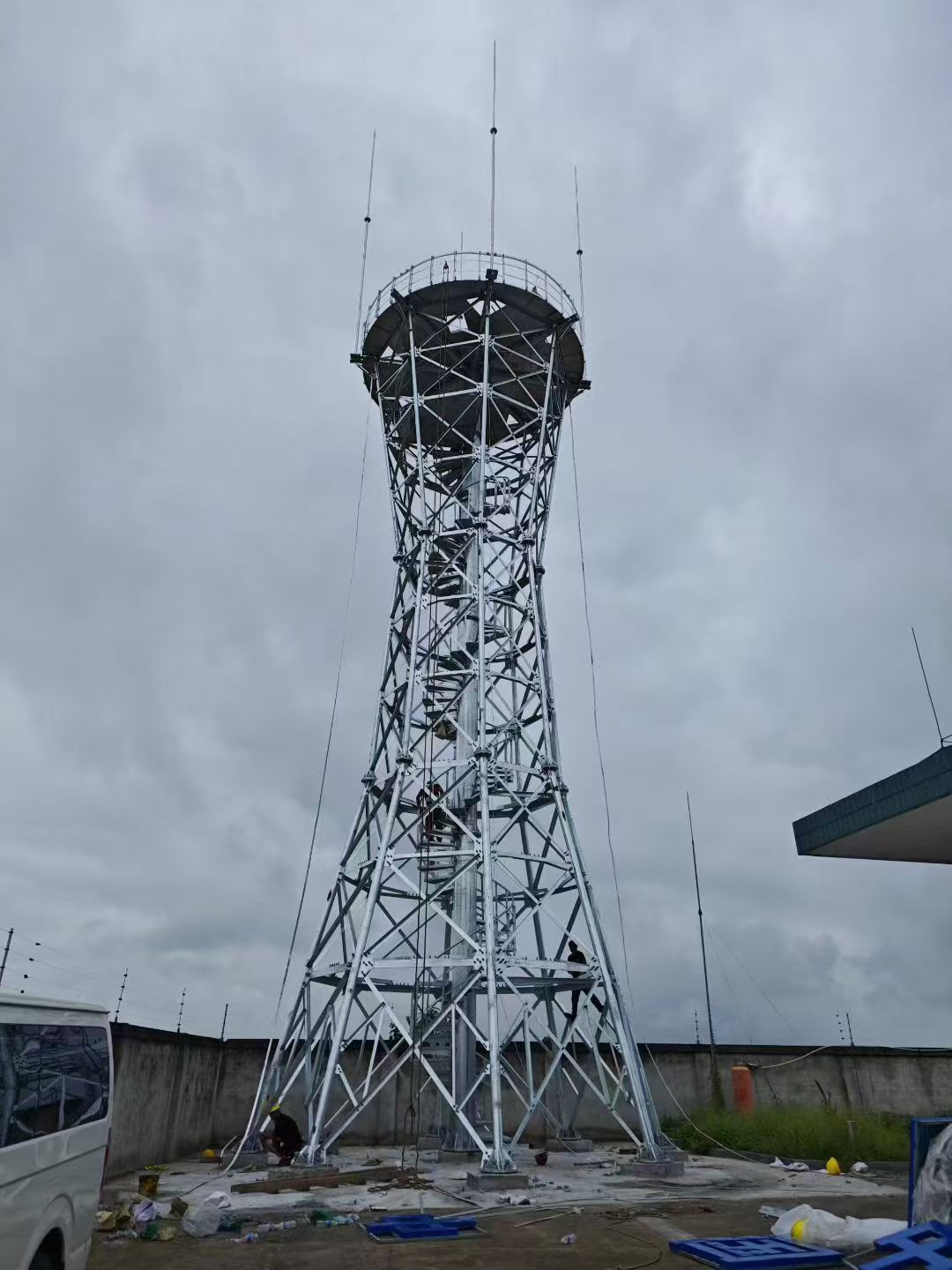

我公司生產的雷達塔采用大截面角鋼或鋼管組合結構,節點采用剛性連接,頂部設有八角形或圓形大平臺,專為安裝球形天線罩設計,確保雷達設備在12級大風下仍能精準運行。
三大技術特點
1. 超高剛性: 嚴格控制塔頂水平位移和扭轉角,設計標準遠高于普通鐵塔。
2. 功能完備: 塔內可設置設備機房、休息室、電梯井道,實現全天候有人值守。
3. 航空標準: 嚴格執行民航局關于高聳建筑物的標志要求,涂刷航空標志漆并安裝障礙燈。
雷達塔 山西雷達塔 18米雷達塔 20米雷達塔 25米雷達塔 30米雷達塔 - 技術規格書
| 產品分類 | 氣象雷達塔 / 航管雷達塔 / 警戒雷達塔 | 設計標準 | GJB 5003-2003 / GB 50135 |
| 塔體高度 | 30米 - 100米 (按探測半徑定制) | 平臺直徑 | 6米 - 15米 (適配雷達罩) |
| 結構形式 | 四柱角鋼 / 鋼管桁架 / 鋼混組合 | 扭轉角限制 | ≤ 0.1° - 0.3° (核心指標) |
| 水平位移 | ≤ H/1000 (極小晃動) | 平臺承重 | 500kg/㎡ - 1000kg/㎡ |
| 抗風能力 | 設計風速 35m/s - 60m/s (抗14級以上臺風) | 抗震設防 | 8 度 (0.20g) |
| 防腐工藝 | 熱浸鍍鋅 + 航空標志漆 (紅白相間) | 使用壽命 | ≥ 50 年 |
*注:雷達塔對基礎沉降極為敏感,我司免費提供高精度地基設計方案。
高精度設計與制造
1. 模態分析與仿真
設計階段采用 ANSYS、SAP2000 等有限元分析軟件,對塔體進行模態分析,避開風荷載的共振頻率,確保塔體“穩如泰山”。
2. 預組裝工藝 (Pre-assembly)

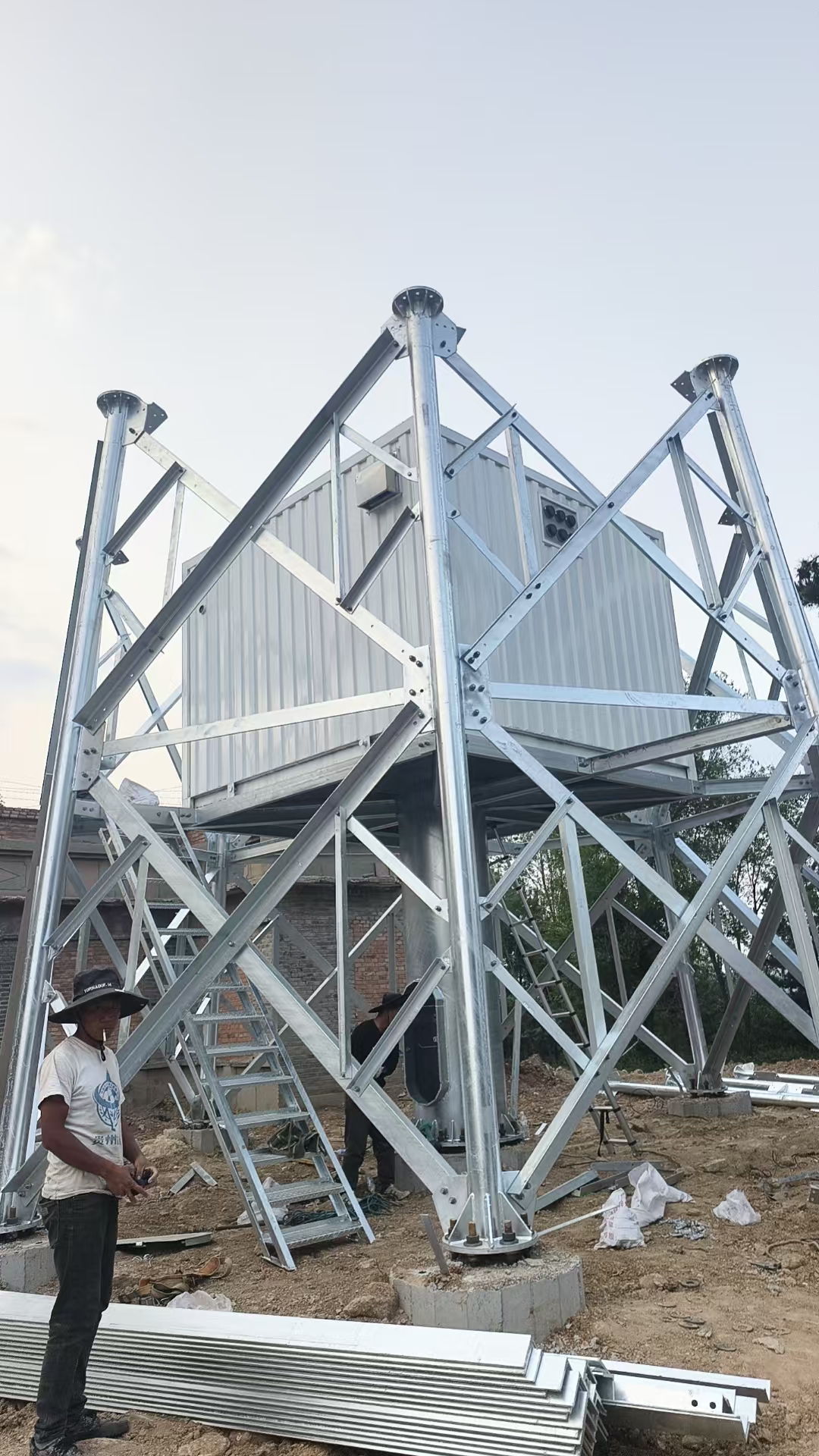

雷達平臺通常結構復雜(圓形或八角形輻射梁)。出廠前,我們對平臺層和塔身主體進行 100% 地面預組裝,確保高空安裝時螺栓孔零誤差。
3. 航空障礙警示系統
· 涂裝: 塔體外表面涂刷紅白相間的航空標志漆(七道涂層工藝),色澤鮮艷,耐候性強。
· 燈光: 塔頂及塔身每隔45米安裝高光強或中光強航空障礙燈,支持光控自動啟閉及GPS同步閃爍。
