輸電線路塔施工方法

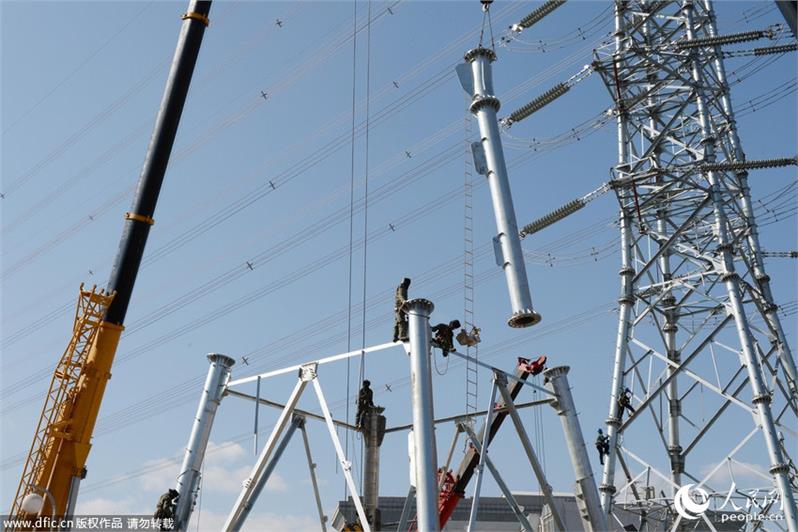

　　輸電線路塔的數量多，分布面廣，自然條件及地形條件復雜多變，不利于使用大型機具運輸和安裝。中國多用把桿吊裝方法。20世紀70年始對100米以上的高塔，采用了更為安全的倒裝法，利用鋼塔的底層作承力架，先上后下，逐段安裝就位,整體提升,并用纖繩臨時固定。

　　輸電鐵塔為高聳構筑物，對傾斜變形非常敏感，對地基不均勻沉降要求也高。輸電鐵塔基礎常用的結構形式有獨立基礎、擴大基礎和樁基礎，輸電鐵塔的結構形式主要采用鋼結構。常規輸電鐵塔及基礎結構難以適應煤礦采空區的地表移動變形，有可能造成輸電鐵塔偏斜甚至傾覆。

　　只有不斷提高電力鐵塔設計、制造、安裝、維護技術水平，不斷加強電力鐵塔質量檢測，才能夠適應現代電力規范、進步的發展。

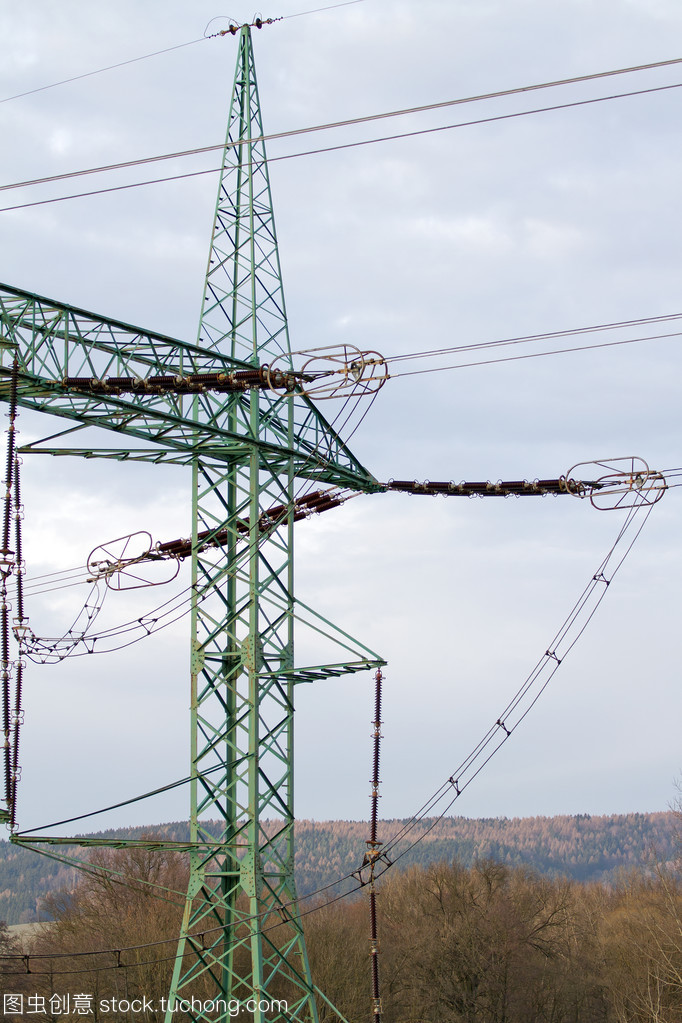

　　1、高壓線塔分直線塔和耐張塔，轉角塔是耐張塔的一種，貓頭塔是直線塔的一種

　　2、樣子直線塔，絕緣子是垂直懸掛的貓頭塔，張塔，絕緣子是水平的，用于防止聯環倒塔、線路轉彎等

　　3、電壓要看絕緣子的數量，1-2片：10KV，3-5片，35KV，7片110KV，14-16片220KV，28片500KV，看多了就不用數，看長度大致就知道了。

　　電塔圍網

　　為了防止電線被盜或極端人員的攀爬對電塔周圍做好防護。提供有效的防范措施，特此增加圍網（護欄）。有效地杜絕安全隱患。

　　送電線路的鐵塔可以分為以下幾種形式：

　　1、酒杯形塔

　　塔形呈酒杯狀，該塔上架設兩根避雷線，三相導線排列在一個水平面上，通常用于110千伏及以上電壓等級送電線路中，特別適用于重冰區或多雷區。

　　2、貓頭形狀

　　塔形呈貓頭狀，該塔上架設兩根避雷線，導線呈等腰三角形布置，它也是110千伏及以上電壓等級送電線路常用塔形，能節省線路走廊，其經濟技術指標較酒杯形塔稍差。

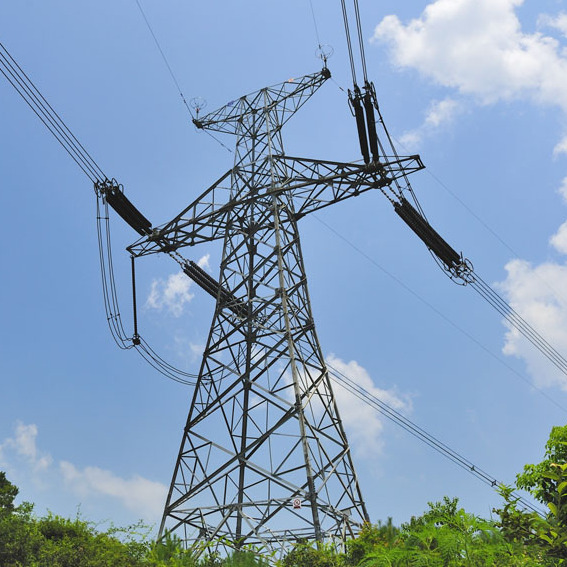

　　3、干字形塔

　　鐵塔形狀如“干”字，塔上架設兩根避雷線，導線基本呈等腰三角形布置，此種塔形受力情況清晰直接，有較好的經濟技術指標，通常是220千伏及以上電壓等級送電線路常用的塔形，主要用做耐張塔及轉角塔。

　　4、拉線“V”形塔

　　塔形呈“V”字形狀，常用于220千伏及以上電壓等級的送電線路。塔上架設兩根避雷線，導線呈水平布置，該種塔形具有施工方便、耗鋼量低于其它門形拉線塔等優點，但它占地面積較大，在河網及大面積耕地地區使用受到一定限制。

　　5、“上”字形塔

　　鐵塔外形如“上”字，鐵塔頂端架設單根或雙根避雷線，導線呈不對稱三角形布置。適用于少雷及輕冰地區，且導線截面偏小的送電線路，該桿塔具有較好的經濟指標。

　　6、雙回路鼓形塔

　　由于該塔形的中相導線橫擔稍長于上、下橫擔，所以導線呈鼓形布置，該塔形適用于覆冰較重地區。稍長的中橫擔使所有的導線均能達到適當錯開的目的，可避免導線脫冰跳躍時發生碰線閃絡事故，它是雙回路鐵塔常用的塔形。
