產品概述

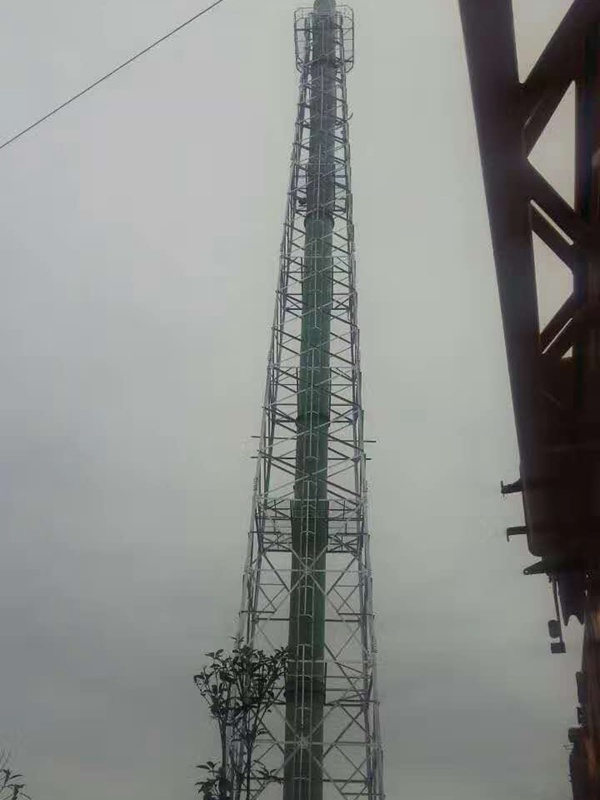

塔架式結構煙囪（Chimney Tower）是化工、電力、冶金行業不可或缺的基礎設施。它主要由鋼結構塔架和排煙筒（內膽）兩部分組成。鋼塔架作為受力主體，承擔自重、風荷載及地震作用；排煙筒負責排放腐蝕性氣體。我公司生產的煙囪塔采用 Q235B/Q345B 優質鋼材制造，具有造價低、工期短、占地小、維修方便等顯著優勢。
結構特點
1. 自立式結構： 采用三角形或四角形空間桁架結構，穩固性極強。
2. 靈活連接： 塔架與排煙筒之間采用滾動抱箍或導向支座連接，允許煙囪受熱膨脹時自由伸縮，防止熱應力破壞。
3. 功能拓展： 塔身可設置多層旋轉平臺、Z字形爬梯，方便檢修，并可兼做在線監測（CEMS）平臺。
磷化氫氣體排放煙囪塔 - 技術規格書
| 產品名稱 | 工業煙囪支撐塔架 (排氣筒塔) | 抗震設防 | 8 度 (0.20g) |
|---|
| 高度范圍 | 20米 - 120米 (可按需定制) | 設計風速 | 30m/s - 35m/s (抗12級風) |
|---|
| 結構形式 | 三柱鋼管 / 四柱角鋼 / 組合結構 | 垂直度偏差 | ≤ H/1000 |
|---|
| 主材材質 | Q235B / Q345B 國標鋼材 | 接地電阻 | ≤ 10Ω |
|---|
| 防腐工藝 | 整體熱浸鍍鋅 (鋅層≥86μm) | 使用壽命 | ≥ 50 年 |
|---|
| 連接方式 | 法蘭連接 / 高強螺栓連接 | 排煙筒數量 | 可支撐 1-4 根煙囪管 |
|---|
*注：以上參數為常規設計，特殊地質或高風壓地區請聯系技術部進行專項計算。
遵循的設計規范與國家標準
我公司設計團隊擁有高級工程師15人，所有圖紙均經過SAP2000、3D3S等專業軟件受力分析，嚴格遵循以下國標：
- GB 50051-2013 《煙囪設計規范》
- GB 50135-2006 《高聳結構設計規范》
- GB 50017-2017 《鋼結構設計標準》
- GB 50009-2012 《建筑結構荷載規范》
- GB 50011-2010 《建筑抗震設計規范》
設計考慮的關鍵因素
1. 風荷載與共振： 針對高聳結構特性，精確計算順風向和橫風向共振效應，確保在臺風天氣下塔體不發生破壞性擺動。
2. 熱應力釋放： 充分考慮排煙筒高溫帶來的熱膨脹，設計專用的滑動支座，避免“頂死”現象。
3. 腐蝕余量： 針對化工廠酸性大氣環境，構件截面設計預留 1-2mm 腐蝕余量，確保全壽命周期安全。
源頭工廠 · 精工制造流程
第一步：數控下料
引進德國技術數控角鋼生產線、數控等離子切割機，孔距誤差控制在 0.5mm 以內，保證安裝時嚴絲合縫。
第二步：焊接成型
采用 CO2 氣體保護焊和埋弧自動焊，焊縫均勻飽滿，無氣孔、無夾渣。關鍵焊縫進行 100% 超聲波探傷檢測。
第三步：試組裝
出廠前進行 1:1 地面試組裝，檢查塔體垂直度、扭轉度，確保現場安裝一次成功，不缺件、不改孔。
第四步：熱浸鍍鋅
將構件酸洗除銹后浸入 500℃ 高溫鋅液中，鋅層厚度達 86μm 以上，真正做到 30年不生銹。
廣泛應用于各大重點行業
?? 化工/冶煉行業
用于支撐玻璃鋼脫硫塔、尾氣排放管。典型案例：河北某鋼鐵廠燒結機脫硫煙囪（80米）。
?? 垃圾焚燒/熱電廠
用于支撐多管集束式煙囪。典型案例：山東某垃圾發電廠三管集束煙囪塔（100米）。
?? 醫藥/造紙行業
用于排放腐蝕性酸堿廢氣。典型案例：石家莊某制藥廠VOCs治理排放塔（45米）。
